LAPP - (1.8kW / 8A) Mobility Dock Schweiz Ladegerät für Elektrofahrzeuge (5555925005) - Schwarz

LAPP Ladegerät für Elektrofahrzeuge

• Ladebetriebsart Mode 2 nach IEC 61851
• CE-konform - erfüllt alle Auflagen der anwendbaren Normen
• Netzstecker Typ J (Ladestrom 10 A, 1-phasig)
• Steckdose für Mode 3-Ladekabel (IEC 62196)
• Ladeleistung bis 2,3 kW, automatisch einstellend
• Ladeüberwachung zum Fahrzeug

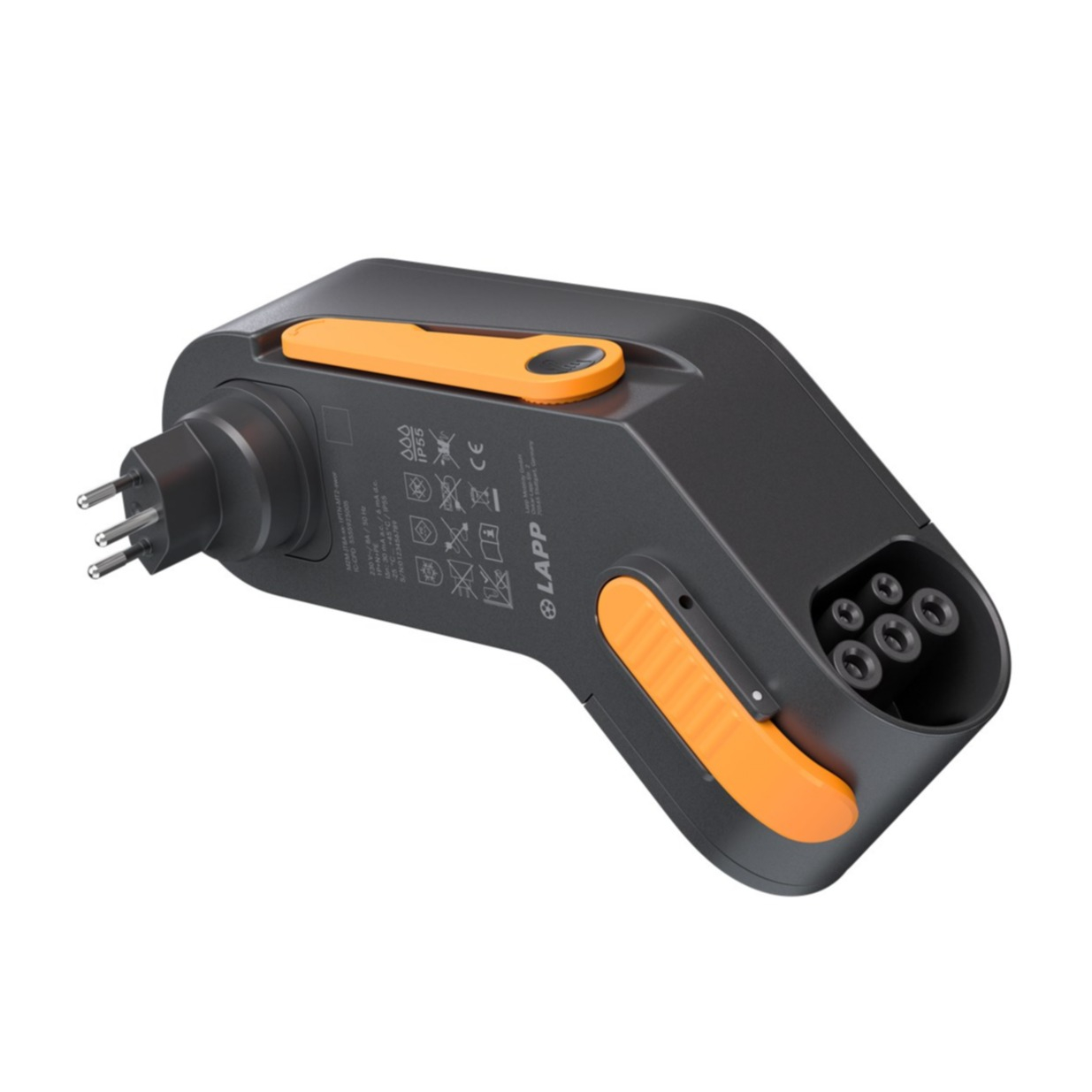

Der Mobility Dock von LAPP mit dem Netzstecker Typ J ist ein kleines, handliches Ladegerät für den Einsatz in der Schweiz, das in Kombination mit jedem Typ 2-Ladekabel das Laden von Elektro- und Plug-in-Hybridfahrzeugen an einer Standard-Haushaltssteckdose vor Ort ermöglicht. Durch die im Gehäuse integrierte Typ 2-Steckdose ist der Mobility Dock kompatibel mit dem europäischen Ladekabelstandard.

Der Mobility Dock erfüllt vollständig die Funktion einer mobilen Ladestation, benötigt aber deutlich weniger Platz im Kofferraum und kann platzsparend im Ladeboden oder in den Seitentaschen des Fahrzeuges verstaut werden.

Die Kommunikation vom Mobility Dock zum Fahrzeug erfolgt über eine im Ladegerät integrierte Kontrolleinrichtung, die den Ladestrom bis maximal 10A einstellt und zusätzlich den Ladevorgang überwacht. Somit wird eine Ladeleistung bis maximal 2,3 kW erreicht, die Einstellung erfolgt automatisch. Das Gerät überwacht die Gerätetemperatur sowie die Temperatur an der Haushaltssteckdose. Wird eine erhöhte Temperatur am Netzstecker erkannt, reguliert das Ladegerät selbstständig die Ladeleistung, um eine Überhitzung zu vermeiden. Als weitere Schutzfunktion für den Anwender ist eine Erdleiterüberwachung sowie das Erkennen von Gleichstrom- und Wechselstromfehlern im Ladegerät enthalten. Solche Gleichstrom- und Wechselstromfehler werden bis 6mA DC und 30mA AC erkannt und abgesichert. Der Mobility Dock ist CE-konform und unter Berücksichtigung der Gerätenorm nach IEC62752 entwickelt und getestet worden.

Um den Ladevorgang zu starten, wird das Typ 2-Ladekabel in die Typ 2-Steckdose des Mobility Dock gesteckt. Danach wird der Mobility Dock mit gestecktem Ladekabel in die Haushaltssteckdose gesteckt, und los geht’s. Eine LED zeigt den Gerätestatus an. Dabei sind alle Komponenten absolut stabil und fest verankert. So ist zur Abstützung an der Gebäudewand eine Stütze an der Geräteseite integriert, die mit der Betätigung eines Druckknopfs entriegelt wird. Damit erfolgt die Feinjustierung der Stütze an der Gebäudewand. Das gesteckte Mode 3-Ladekabel wird über eine Mechanik am Gehäuse verriegelt und kann über den auf der Rückseite befindlichen Entriegelungshebel entriegelt werden. So lässt sich das Mode 3 Ladekabel mit geringem Kraftaufwand wieder aus dem Ladegerät ziehen. Das Gehäuse des Mobility Docks ist Strahlwasser geschützt (IP44) und für Stürze aus jeder Lage aus einer Höhe von 1m ausgelegt. Mit seinem Gewicht von ca. 750g und einer Grösse von 255 x 135 x 105 mm ist der Mobility Dock Bauraum- und gewichtsoptimiert.

• Marke: LAPP
• Modell: Mobility Dock
• Herstellernummer: 5555925005
• Material: Kunststoff
• Abmessung: ca. 255 x 135 x 105 mm
• Gewicht: ca. 750 g
• Farbe: Schwarz

Technische Daten:

• Ladeleistung: 2.3 kW (max.)
• Lademodus: Mode 2
• Strombelastbarkeit: 10 A (max.)
• Nennspannung: 230 V (AC)
• Anzahl Phasen: 1
• Schutzart: IP55
• Betriebstemperatur ab: -25 °C
• Betriebstemperatur bis: 45 °C
